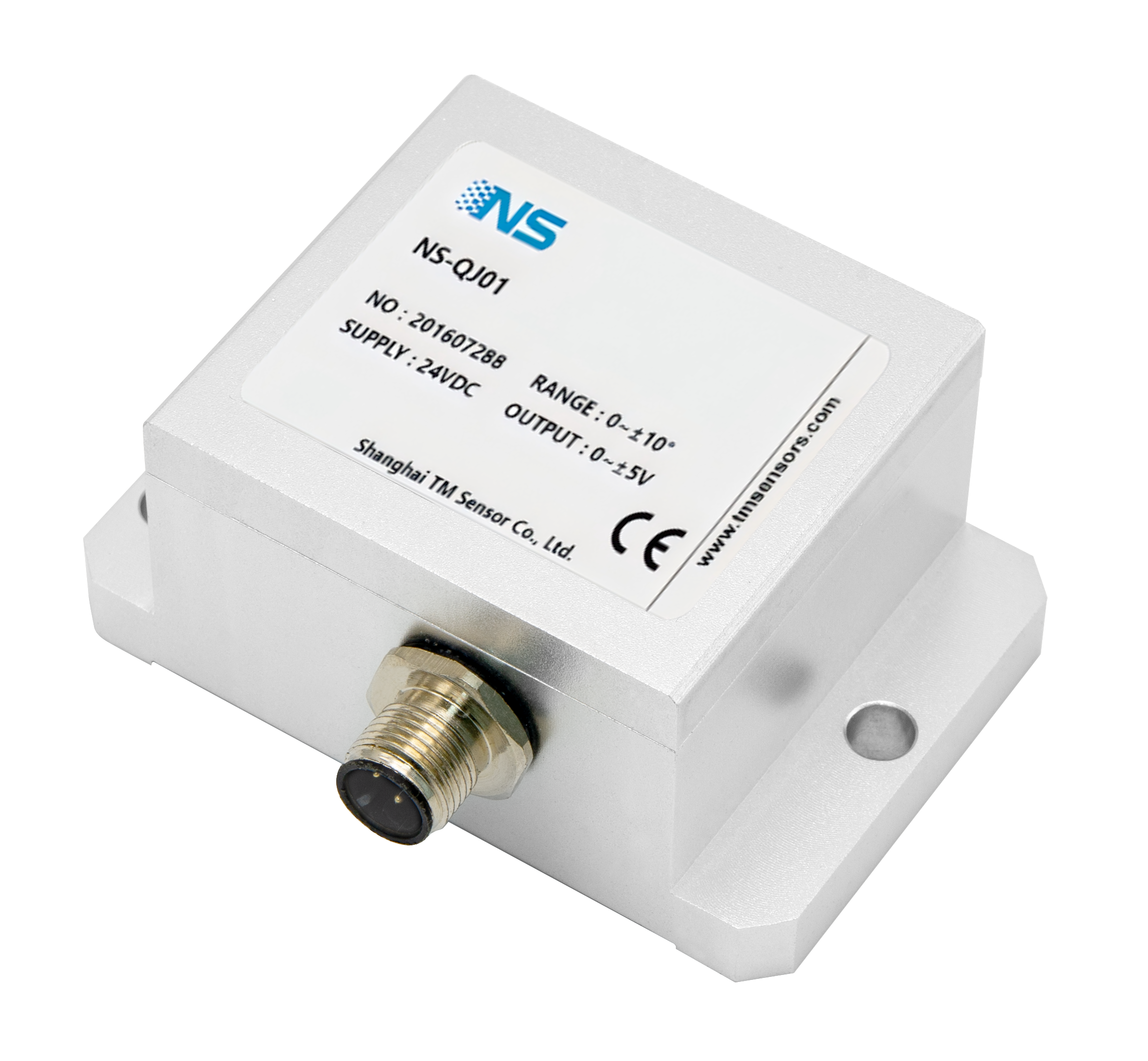

NS-QJ01
應用于航空、高速列車、工程機械和船舶等領域
測量角度最大達±120° ，分辨率達到0.001°
4~20mA,0~5VDC,0.5~4.5VDC,RS485等多種模擬及數
字信號輸出方式供選擇
寬電壓供電12-32VDC，50VDC過壓保護
防護等級IP68
抗沖擊力50g以上，耐振動，高穩定性
符合RoHs、CE認證
通過EMC、浪涌測試，電源反接保護
| 參數 | Specifications | 技術指標 Technique data | |||||||||
| 角度范圍 | Angular range | 0~±15°…±30°…±120°（每10°遞增） | |||||||||
| 分辨率 | Resolution | 0.001° | |||||||||
| 輸出信號 | Output signal | 4~20mA，3conductor 0.5~4.5V，3conductor 0~5V，3conductor RS485，4conductor | |||||||||
| 工作電壓 | Operating voltage | 24VDC(12~32VDC))，3conductor | |||||||||
| 綜合精度 | Comprehensiveprecision | 0.25%F.S, 0.5%F.S | |||||||||
| 工作溫度范圍 | Operating temperature range | -40~85℃ | |||||||||
| 儲存溫度范圍 | Storage temperature range | -40~120℃ | |||||||||
| 溫度漂移 | Temperaturedrifting | ±0.005°/℃ | |||||||||
| 長期穩定性 | Long-TermStability | ≤±0.1%F.S/ year（ typ.） | |||||||||
| 消耗電流 | Current consumption | ≤40mA | |||||||||
| 絕緣阻抗 | Insulationresistance | ≥100MΩ(100V) | |||||||||
| 耐振性 | Vibrationresistance | IEC60068-2-6(49.1m/s2,5g) | |||||||||
| 耐沖擊 | Shockresistance | IEC60068-2-27(50g,11ms) | |||||||||
| 抗干擾 | Anti-jamming | IEC61000-6-2/3/4 | |||||||||
| 外管壓力 | Endurance pressure | 35MPa/70MPa(峰值） | |||||||||
| 外殼材質 | Material | 鋁合金 | |||||||||

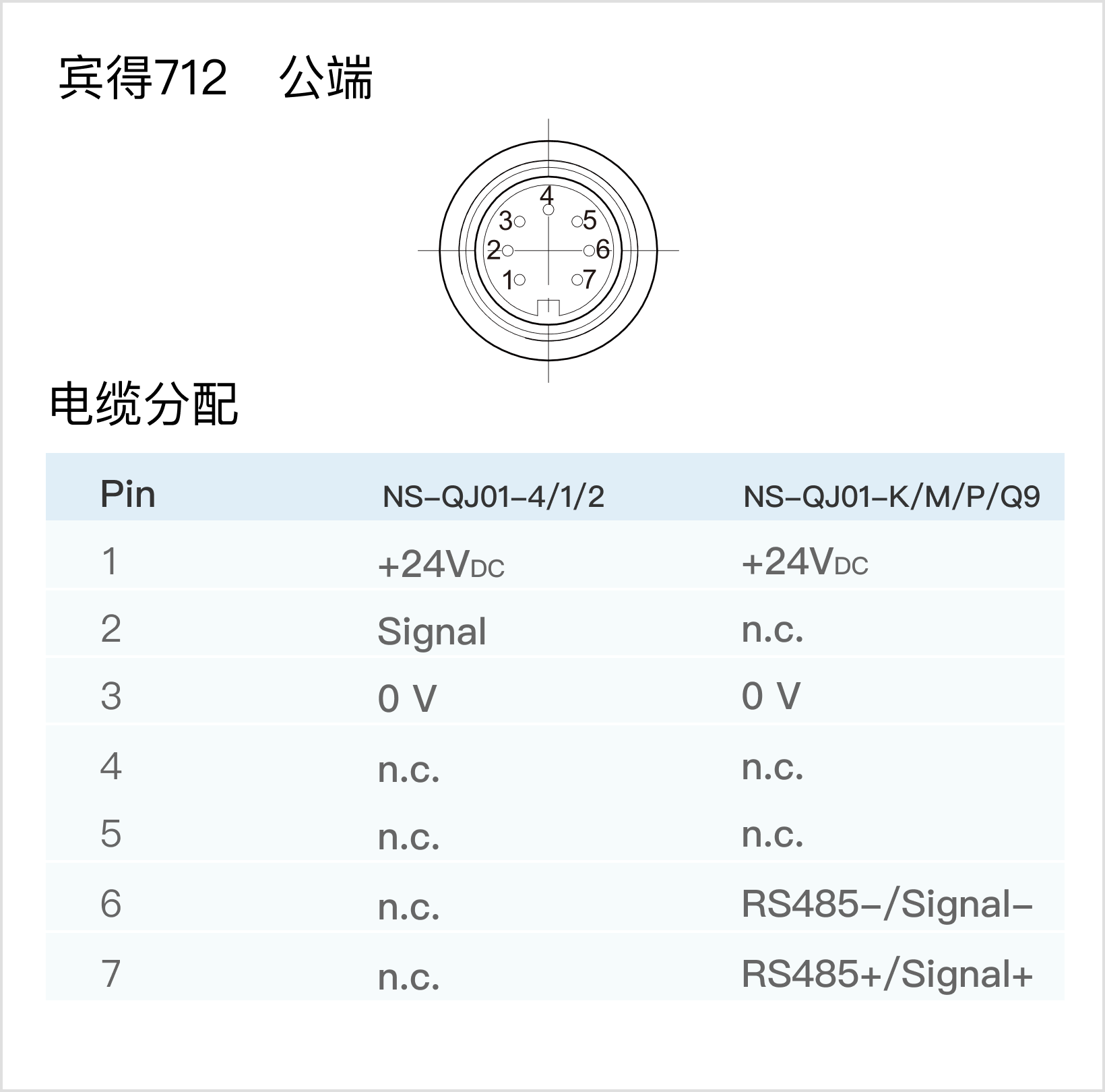

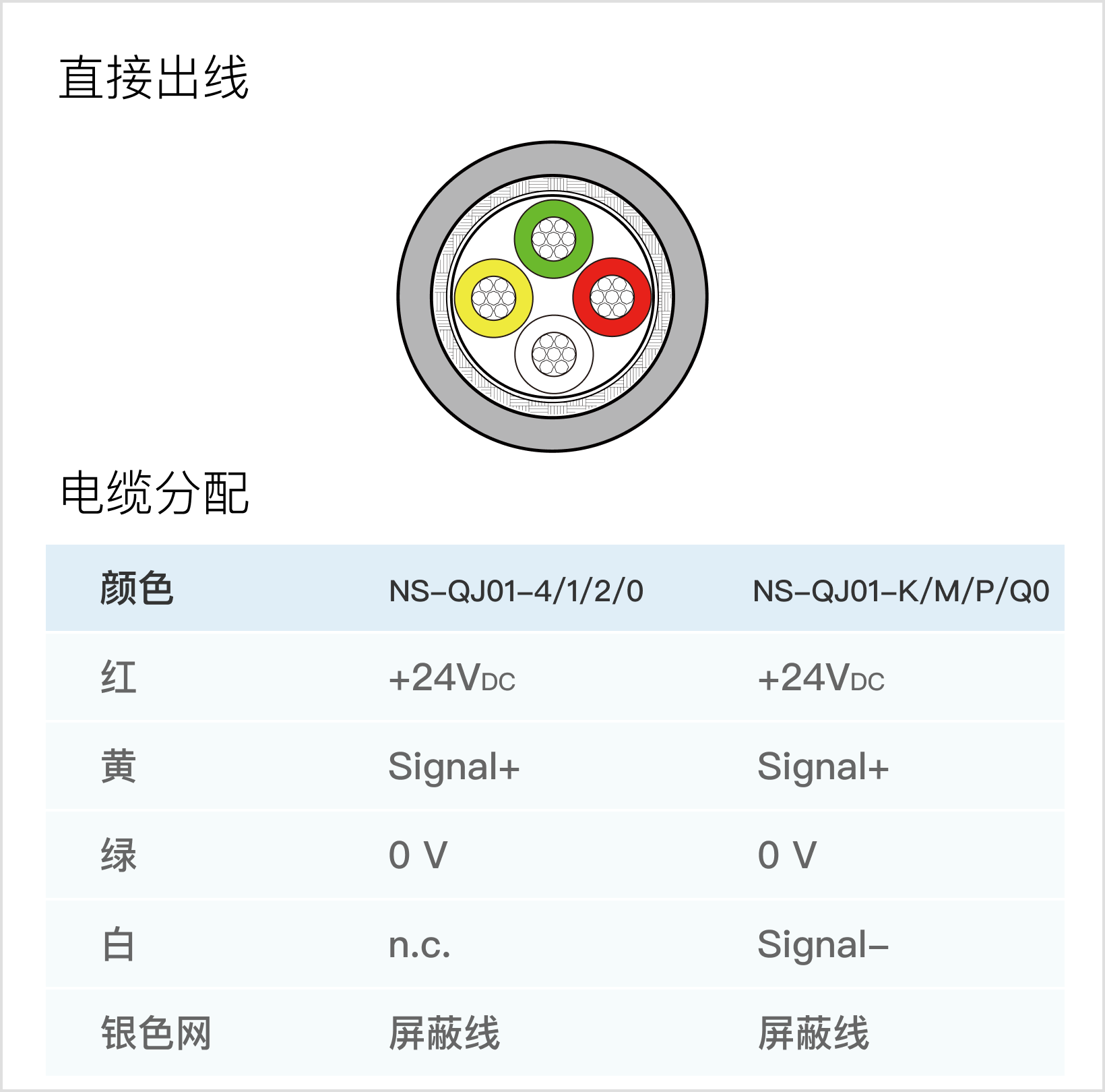

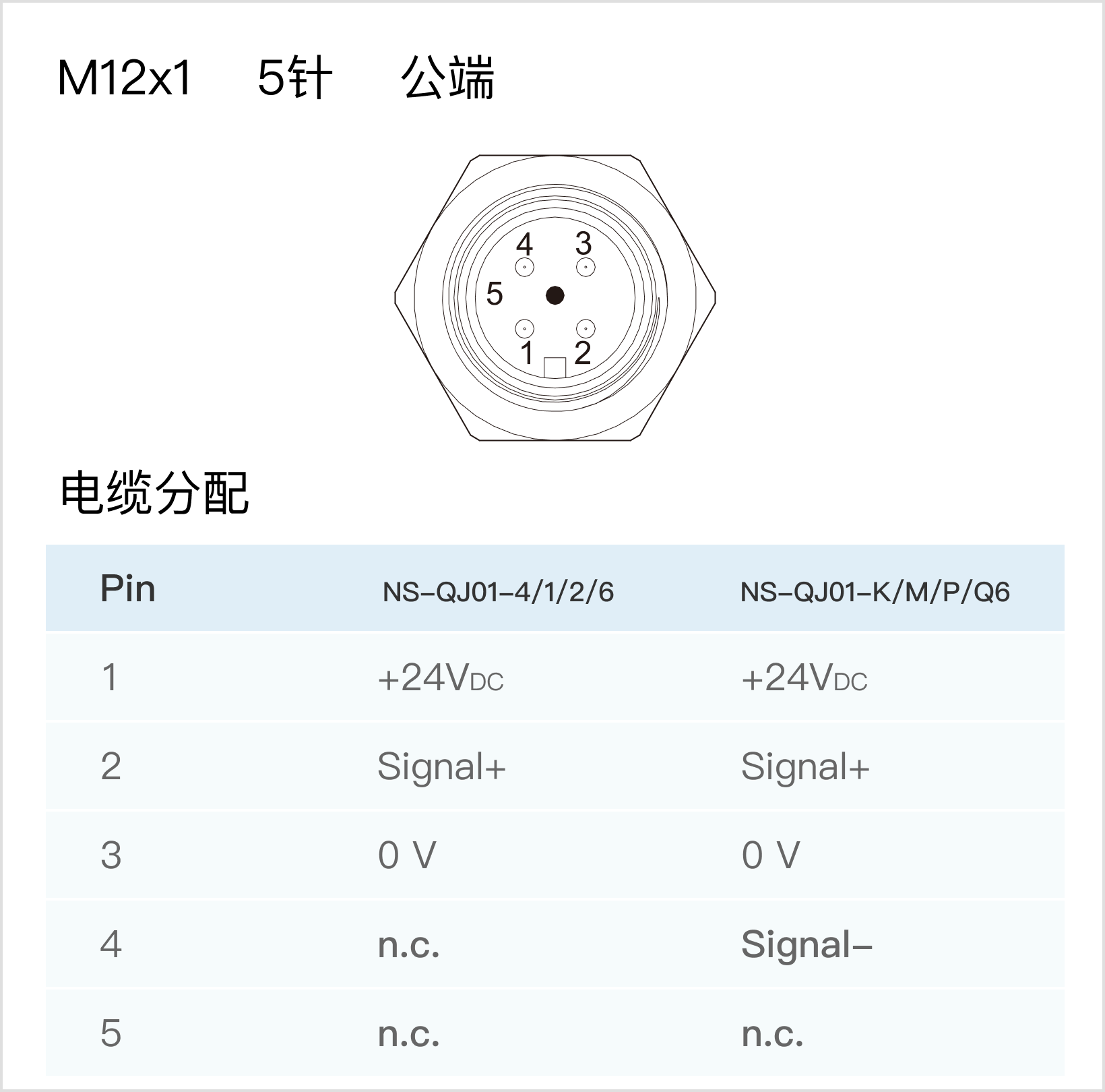

| 防護等級 | Ip protection | IP67(賓德712、M12×1) IP68(直出線) | |||||||||
