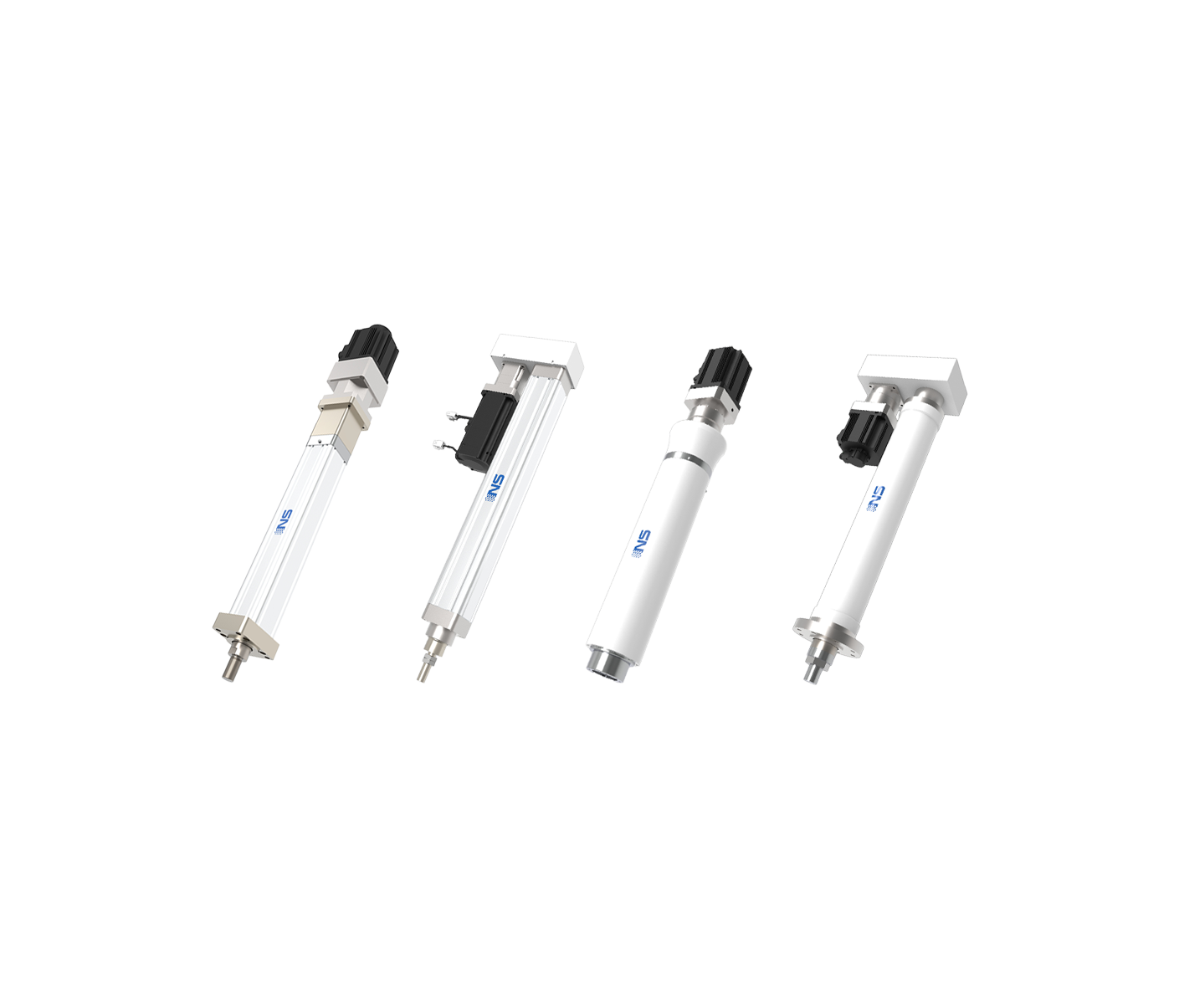

NS-DG ΙΙ系列
最大規格的產品，其額定出力可達到700 KN
根據客戶要求靈活選配、組合各個部件，接受定制
根據各類自動化生產設備的工況、節拍、控制要求提供專業選型、調試服務
根據各類測試設備的要求，提供高頻電動缸的 選型、定制、調試服務
|
系列 |
LL |
LT |
LE |

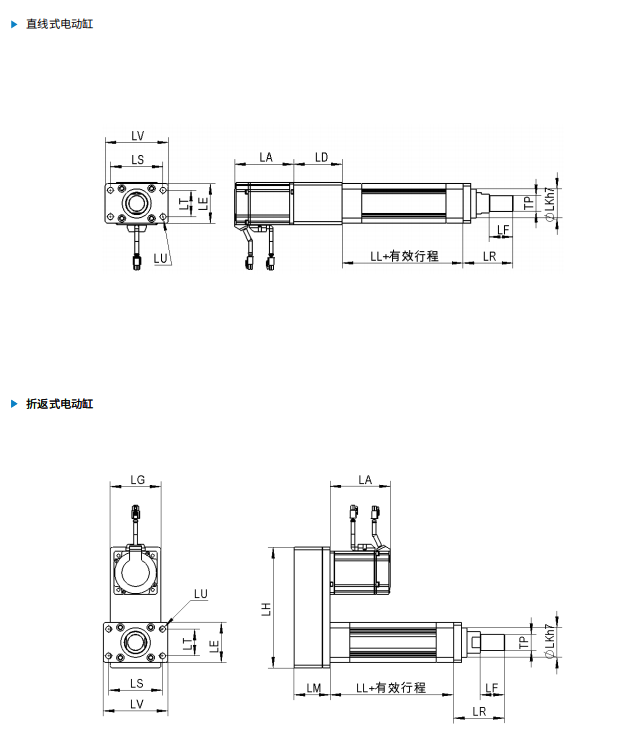

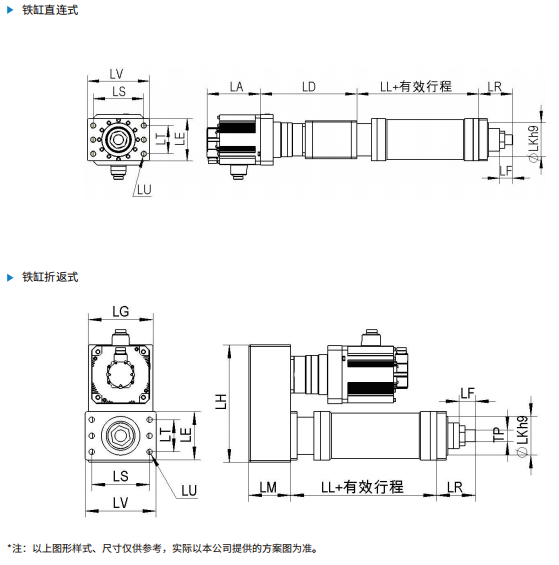

LS | LV | LU | LR | LF | LK | TP | LD | LA | LG | LM | LH | 額定速度 | 缸體材質 |
|
0.5T |
180 |
50 | 75 | 100 | 120 | 4Φ11 | 95 | 45 | Φ55 | M30×1.5 | 根據所選電機、 減速機等尺寸而定 | 250mm/s | 鋁缸 | ||||
| 1T |
170 |
63 | 96 | 126 | 150 | 4Φ13 | 130 | 55 | Φ84 | M30×2 | 333mm/s | ||||||
| 2-3T |
236 |
90 |
130 | 150 | 180 | 4Φ13 | 120 | 45 | Φ90 | M30×2 | 67mm/s | ||||||
| 5T |
280 |
125 | 158 | 175 | 208 | 6Φ17 | 131 | 60 | Φ110 | M45×3 | 67mm/s | 鐵缸 | |||||
| 10T | 298 |
法蘭板由長方形變?yōu)閳A 分度圓PCD=220 |
8Φ17 | 152 | 70 | Φ110 | M52×3 | 50mm/s | |||||||||
*5T及以上電動缸屬于定制規格，本樣本不做詳細說明，我們客制化提供圖紙資料。
